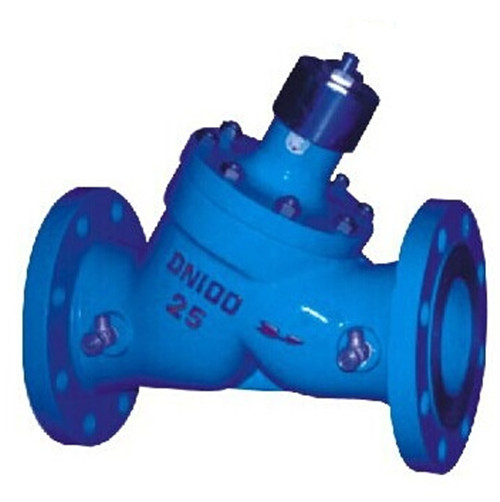

產品名稱：多功能三合一止回閥

產品型號：JHL41X

產品口徑：DN50-350

產品壓力：0.6~10.0Mpa

產品材質：鑄鋼、不銹鋼、合金鋼等

工作溫度：-196℃-650℃

聯系電話：15901687301

制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。

多功能三合一止回閥概述：

1 、用一個閥門 , 可以圓滿地完成三種功能：無水錘止回閥、閘閥、平衡閥。
2 、泵停止運轉時，彈簧力先合上閥瓣，因而防止水錘。
3 、通過調節開度，可以調節泵的輸出量。
4 、裝有指示器，可以用眼睛確認閥門的開啟度。
5 、密封墊用丁腈橡膠制作，因而根本不會泄漏，可以吸收沖力。
6 、彈簧是用不銹鋼制作，因而具有很強的耐蝕性。
7 、可節約水量的設備材料和費用，縮小安裝空間。
8 、由于形狀和結構高等成流線型，因而壓降很小。
9 、由于起到旁道作用，所以其有回收出口側管道內水的功能，而且在進口側出現真空時，補充引水。
10 、水平管道，垂直管道上均可安裝。

多功能三合一止回閥結構及工作原理：　　
三合一止回閥安裝在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。

多功能三合一止回閥主要外形尺寸：

公稱通徑 DN	安裝方式	閥長 L(mm)	法蘭直徑 (mm)	開啟高度 H(mm)	螺栓孔中心距 (mm)	螺栓孔數＊直徑	重量 kg
50	法蘭連接	230	160	210	125	4*18	16
65		290	180	250	145	4*18	24
80		310	195	290	160	8*18	35
100		350	215	320	180	8*18	50
125		400	245	380	210	8*18	72
150		480	280	420	240	8*23	98
200		550	335	500	195	12*23	150
250		620	405	680	355	12*25	230
300		700	460	730	410	12*25	390
350		787	520	830	470	16*25	500
