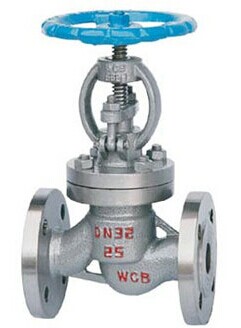

產品名稱：國標截止閥
產品型號：J41H
產品口徑：DN10～300
產品壓力：0.6-6.4MPa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
聯系網址：http://m.altravision.com.cn
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
工作壓力1.0Mpa-50.0Mpa。
工作溫度：-196℃-650℃。
連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
驅動方式：手動、氣動、液動、電動。
上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。
國標截止閥介紹： 國標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
國標截止閥應用范圍： 法蘭連接國標截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。 國標截止閥結構特點： 截止閥產品設計制造按國家標準GB12235，結構合理，密封可靠，性能優良，造型美觀。
閥瓣、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。 閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。 可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要和用戶要求。 倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料與日俱更換可在不停機情況下進行方便快捷不影響系統運行。
國標截止閥標準規范：
設計制造標準：GB/T12235-2007
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
國標截止閥性能規范：
公稱壓力
PN（MPa） |
試驗壓力（MPa） |
適用溫度（℃） |
適用
介質 |
|
強度試驗 |
密封試驗 |
WCB |
Wr5Mo |
1Cr18Ni12Mo2Ti |
1C18Ni9Ti |
|
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤200 |
≤200 |
水、油品、蒸氣、酸性介質 |
|
2.5 |
3.8 |
2.8 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.1 |
|
10.0 |
15 |
11 |
/ |
|
16.0 |
24 |
17.6 |
國標截止閥零件材料與工況：
|
閥體 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
閥蓋 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
支架 |
WCB |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
閥瓣 |
2Cr13 |
316 |
Cr5Mo |
304 |
|
閥桿 |
2Cr13 |
316 |
25Cr2MoV |
304 |
|
閥座 |
25 |
316 |
304 |
304 |
|
密封環 |
304、增強柔性石墨 |
|
填料 |
增強柔性石墨 |
|
閥桿螺母 |
ZCuA110Fe3 |
國標截止閥主要尺寸及重量：
公稱壓力
PN（MPa） |
公稱通徑
DN（mm） |
主要外形尺寸及連接尺寸（mm） |
重量
（kg） |
|
L |
D |
D1 |
D2 |
D6 |
b-f |
f2 |
z-φd |
H |
Do |
|
1.6 |
10 |
130 |
90 |
60 |
40 |
/ |
14-2 |
/ |
4-14 |
198 |
120 |
4.7 |
|
15 |
130 |
95 |
65 |
45 |
/ |
16-2 |
/ |
4-14 |
218 |
120 |
5.2 |
|
20 |
150 |
105 |
75 |
55 |
/ |
16-2 |
/ |
4-14 |
258 |
140 |
7.1 |
|
25 |
160 |
115 |
85 |
65 |
/ |
16-2 |
/ |
4-14 |
275 |
160 |
7.4 |
|
32 |
180 |
135 |
100 |
78 |
/ |
18-2 |
/ |
4-18 |
280 |
180 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
/ |
18-3 |
/ |
4-18 |
330 |
200 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
/ |
18-3 |
/ |
4-18 |
350 |
240 |
14 |
|
65 |
290 |
180 |
145 |
120 |
/ |
18-3 |
/ |
4-18 |
400 |
280 |
22.58 |
|
80 |
340 |
195 |
160 |
135 |
/ |
20-3 |
/ |
8-18 |
355 |
280 |
29 |
|
100 |
350 |
215 |
180 |
155 |
/ |
22-3 |
/ |
8-18 |
415 |
320 |
32.5 |
|
125 |
400 |
245 |
210 |
185 |
/ |
24-3 |
/ |
8-18 |
460 |
360 |
80 |
|
150 |
480 |
280 |
240 |
210 |
/ |
24-3 |
/ |
8-23 |
510 |
400 |
93.5 |
|
200 |
600 |
335 |
295 |
265 |
/ |
26-3 |
/ |
12-23 |
710 |
400 |
180 |
|
250 |
650 |
405 |
355 |
320 |
/ |
30-3 |
/ |
12-25 |
786 |
450 |
440 |
|
300 |
750 |
460 |
410 |
375 |
/ |
30-4 |
/ |
12-25 |
925 |
500 |
648 |
|
2.5 |
10 |
130 |
90 |
60 |
40 |
/ |
16-2 |
/ |
4-14 |
198 |
120 |
4.9 |
|
15 |
130 |
95 |
65 |
45 |
/ |
16-2 |
/ |
4-14 |
218 |
120 |
5.4 |
|
20 |
150 |
105 |
75 |
55 |
/ |
16-2 |
/ |
4-14 |
258 |
140 |
7 |
|
25 |
160 |
115 |
85 |
65 |
/ |
16-2 |
/ |
4-14 |
275 |
160 |
7.4 |
|
32 |
180 |
135 |
100 |
78 |
/ |
18-2 |
/ |
4-18 |
280 |
180 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
/ |
18-3 |
/ |
4-18 |
330 |
200 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
/ |
20-3 |
/ |
4-18 |
350 |
240 |
16 |
|
65 |
290 |
180 |
145 |
125 |
/ |
22-3 |
/ |
8-18 |
400 |
280 |
25 |
|
80 |
310 |
195 |
160 |
145 |
/ |
22-3 |
/ |
8-18 |
355 |
280 |
30 |
|
100 |
350 |
230 |
190 |
160 |
/ |
24-3 |
/ |
8-23 |
415 |
320 |
34.5 |
|
125 |
400 |
270 |
220 |
188 |
/ |
28-3 |
/ |
8-25 |
460 |
360 |
89 |
|
150 |
480 |
300 |
250 |
218 |
/ |
30-3 |
/ |
8-25 |
510 |
400 |
98 |
|
200 |
600 |
360 |
310 |
278 |
/ |
34-3 |
/ |
12-25 |
710 |
400 |
180 |
|
250 |
650 |
425 |
370 |
332 |
/ |
36-3 |
/ |
12-30 |
786 |
450 |
446 |
|
300 |
750 |
485 |
430 |
390 |
/ |
40-4 |
/ |
12-30 |
925 |
500 |
654 |
|
4.0 |
10 |
130 |
90 |
60 |
40 |
34 |
16-2 |
4 |
4-14 |
198 |
120 |
4.9 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4 |
4-14 |
233 |
120 |
5.7 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4 |
4-14 |
275 |
140 |
7 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4 |
4-14 |
285 |
160 |
8.8 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4 |
4-18 |
302 |
180 |
11.8 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4 |
4-18 |
355 |
200 |
16.5 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20-3 |
4 |
4-18 |
373 |
240 |
24 |
|
65 |
290 |
180 |
145 |
125 |
110 |
22-3 |
4 |
8-18 |
408 |
280 |
33 |
|
80 |
310 |
195 |
160 |
145 |
121 |
22-32 |
4 |
8-18 |
436 |
320 |
44 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
4.5 |
8-23 |
480 |
360 |
60 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
4.5 |
8-25 |
558 |
400 |
89 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30-3 |
4.5 |
8-25 |
611 |
400 |
98 |
|
200 |
600 |
375 |
320 |
282 |
260 |
38-3 |
4.5 |
12-30 |
720 |
400 |
190 |
