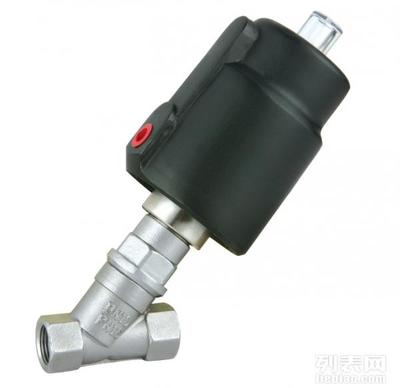

產品名稱：氣動角座閥

產品型號： Y615W

驅動方式：手動、氣動、液動、電動

工作溫度：-196℃-650℃

工作壓力：1.0Mpa-50.0Mpa

連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍

Y615W不銹鋼氣動角座閥概述：

外部先導角座閥 , 溢流口與滑塊間有自調節密封壓蓋 , 閥體角座結構可實現較大流量 , 特別是與普通截止閥相比時。

技術參數	選取
壓力范圍： 0-16bar 介質溫度： -10 ℃ ~+180 ℃ 環境溫度： -10 ℃ ~+60 ℃ 閥體材料：不銹鋼密封材料：聚四氟乙烯執行機構外殼：聚酰按控制氣體：中性氣體，空氣焊接接口： ISO4200	控制功能：常開 PPS 執行機構外殼適用于環境溫度 +5 ℃ ~+130 ℃ 無復位彈簧雙作用執行機構 三夾式連接電子式位置反饋獨立可調行程極限，適于高低流量手動應爭開關 先導閥適用的 Namur 適配器

氣動角座閥主要參數：

接口 C. （英寸）	內孔（ mm ）	Kv 值（ m3/h ）	最大工作壓力（ bar ）		要求最小控制壓力（ bar ）	執行器尺寸（ф mm ）		流向	控制功能
			螺紋	焊接		螺紋	焊接
G3/8 G1/2 G1/4 G1 G1-1/4 G2-1/2 G2 G2-1/4	13.0 13.0 20.0 25.0 32.0 40.0 50.0 65.0	3.7 4.2 8.0 19.0 27.5 42.0 55.0 90.0	15.0 16.0 11.0 11.0 15.0 12.5 10.0 5.2	- - 16.0 11.0 11.0 15.0 10.0 7.2 - -	4.0 3.9 3.9 4.2 5.0 4.4 3.2 3.2	40 50 50 63 80 100 125 125	- - 50 50 63 80 80 100 - -	閥座下方閥座下方閥座下方閥座下方閥座下方閥座下方閥座下方閥座下方

氣動角座閥主要外形尺寸：

接口C.фD	內孔	執行機構尺寸	A	B	C	E	F	H	A/F
G1/2 G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2	13 20 25 32 40 50 65	50 50 63 63 63 63 80	85 95 105 120 130 150 185	173 178 212 255 301 346 372	12 12 14 16 18 20 22	64 64 80 101 127 153 153	44 44 52 60 73 86 86	137 145 173 210 260 301 315	27 32 41 50 55 70 70
